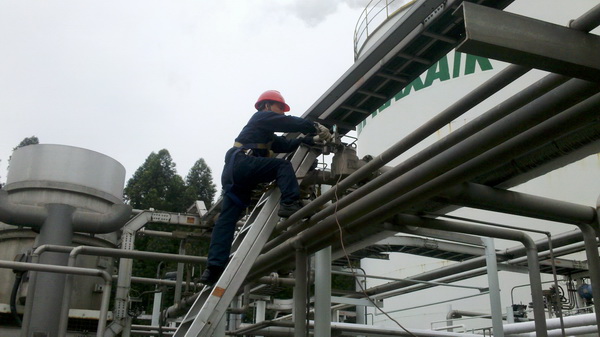

青岛青阀特种设备检测机构对青岛安全阀检测在线检测设备的构成讲解:
青岛安全阀检测设备是由机械夹具、液压动力单元及数据采集处理单元三个大核心部分组合而成,三大核心相对独立,相间十米长的液压软管及两条十米长的五芯屏蔽互联形成了完整的安全阀整套测试系统。
1:青岛安全阀检测设备之机械夹具:对于保障对待测安全阀的夹持定位,主要作用是为液压动力单元核心进行处力的不断施加创造压力环境,采用的是趾联的组合式结构方式,拆卸更方便快捷灵活。
2:青岛安全阀检测之液压动力单元:用于提供可调节的液压输出及流量,其最大输出值为70MPa,最大提升力为50KN。
3:青岛安全阀检测之数据采集处理单元:整套安全阀在线检测系统配置有压力传感器(测量油缸顶升压力)、位移传感器(测量油缸顶升行程之用)、压力变送器(用与测量安全阀管路中压力情况),所得压力值以采集卡方式进行到达计算机的传递。青岛安全阀在线检测设备检测校验过程中,可实时显示压力校验曲线变化,自动记录存储相关校验值 ,实现 自动判断是否达标并自动生成报告并存储。
